Température élevée du liquide de refroidissement combinée à une faible pression d'huile : diagnostic des défaillances interconnectées des systèmes de refroidissement et de lubrification

Lorsque votre tableau de bord s'illumine soudainement, affichant simultanément des alertes de pression d'huile basse et de température de liquide de refroidissement élevée, votre moteur poids lourd atteint un point critique. Cette double panne est rarement fortuite. Une surchauffe importante fluidifie rapidement l'huile moteur, réduisant ainsi la résistance hydraulique nécessaire au maintien de la pression dans les conduits vitaux. Que vous utilisiez un moteur Caterpillar, Cummins, Perkins ou Kubota, ces pannes interdépendantes – souvent déclenchées par un refroidisseur d'huile endommagé ou un joint de culasse défectueux – exigent un arrêt d'urgence immédiat. Dans ce guide de diagnostic, nous explorerons les causes profondes de ces défaillances thermiques en cascade et vous expliquerons en détail les étapes nécessaires pour éviter la destruction catastrophique des paliers, le grippage des cylindres et le blocage complet du moteur.

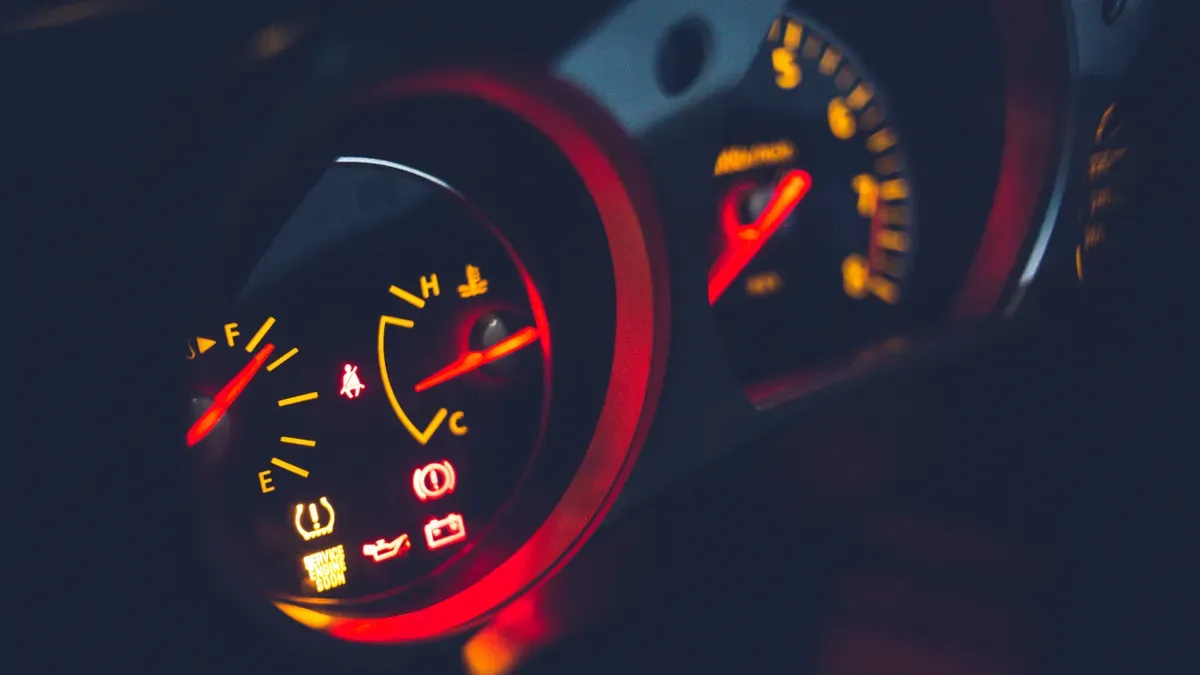

Que faire en cas de faible pression d'huile moteur et de températures élevées

Protocole d'arrêt d'urgence immédiat du moteur

Les opérateurs confrontés à des alarmes critiques simultanées doivent savoir comment réagir en cas de faible pression d'huile moteur et de pics de température rapides. Une intervention opérationnelle immédiate permet d'éviter des dommages mécaniques importants. Les conducteurs d'engins industriels doivent dégager en toute sécurité les voies de circulation des chantiers. Les techniciens des groupes électrogènes de secours doivent couper instantanément les commandes de charge électrique. En cas d'alerte de faible pression d'huile ou de température élevée du liquide de refroidissement sur les panneaux de commande, arrêtez immédiatement le moteur industriel.

Ignorer le voyant d'alerte de niveau d'huile allumé en conditions thermiques extrêmes entraîne rapidement le grippage des paliers principaux. La forte chaleur dégagée par le fluide fluidifie rapidement la lubrification interne dans les galeries d'huile primaires. La pompe mécanique ne parvient pas à maintenir la pression hydraulique adéquate sous l'effet de fortes contraintes thermiques. Un arrêt d'urgence immédiat empêche tout contact direct entre les pièces métalliques à l'intérieur du carter avant que des dommages catastrophiques au vilebrequin, une rupture de bielle ou des rayures sur les parois des cylindres ne surviennent.

Inspection visuelle et environnementale initiale

Après l'arrêt complet, effectuez une inspection visuelle minutieuse des risques extérieurs autour de la zone de l'équipement. Inspectez le châssis inférieur de la machine afin de détecter toute présence de fluides actifs directement sous le bloc-moteur. Surveillez attentivement la présence de nuages de vapeur s'élevant, de jets de fluides à haute température ou de durites de refroidissement en caoutchouc visiblement rompues. Les conseillers techniques déconseillent fortement de retirer les bouchons de radiateur sous pression immédiatement après l'arrêt des opérations. L'énergie thermique résiduelle génère une pression interne extrême, créant des risques de brûlures et d'échaudures graves pour le personnel de maintenance.

Surveillez systématiquement les signes visuels d'une faible pression d'huile moteur autour des composants auxiliaires critiques. Vérifiez l'absence de fissures structurelles ou de suintements d'huile sur les carters des échangeurs de chaleur. La détection précoce des signes de défaillance du refroidisseur d'huile permet d'isoler les problèmes de contamination croisée interne, comme la présence d'un liquide de refroidissement laiteux dans l'huile moteur sur les jauges. La reconnaissance des indicateurs de faible pression d'huile d'un joint de culasse défectueux protège les culasses, éléments essentiels, contre toute déformation thermique permanente.

Des problèmes non résolus, associés à une surchauffe persistante du moteur et à une faible pression d'huile, nécessitent des procédures de diagnostic physique approfondies avant toute tentative de redémarrage.

Causes interdépendantes de la faible pression d'huile et de la surchauffe

Perforation interne du refroidisseur d'huile et contamination croisée des fluides

Une brèche dans un échangeur de chaleur interne provoque une grave contamination croisée des fluides à l'intérieur du bloc-moteur. La corrosion perfore souvent les fines parois métalliques (0,3 à 0,5 mm) séparant l'huile sous pression (60 à 80 PSI) des canaux de refroidissement (15 à 20 PSI). Dès les premiers stades de la perforation, le lubrifiant haute pression s'échappe directement dans les canaux de refroidissement. À l'inverse, l'arrêt du moteur force le liquide de refroidissement à refluer dans les conduits de lubrification. Cette contamination croisée destructrice endommage rapidement les composants essentiels du moteur. Des contrôles d'entretien réguliers permettent de détecter les premiers signes de dégradation des parois avant toute défaillance structurelle.

" La viscosité des huiles diminue lorsque la température augmente. (Elle s'amincit). À mesure qu'elle s'amincit, la capacité de la pompe à maintenir la pression à froid diminue. C'est pourquoi, au démarrage à froid, la pression d'huile est généralement relativement élevée, puis elle diminue à mesure que la température du moteur et de l'huile augmente.

Une forte contamination du fluide dégrade les couches de lubrification protectrices à l'intérieur du carter moteur. Le mélange du fluide forme une boue épaisse, empêchant le bon fonctionnement des surfaces des paliers. Le fluide contaminé ne peut plus assurer la protection. paliers de vilebrequin, arbres à cames et pistons L'usure abrasive peut être en cause. Dans les engins lourds, la température du lubrifiant interne d'un moteur turbocompressé dépasse fréquemment 149 °C (300 °F). Maintenir une viscosité optimale du fluide entre 10 et 20 cSt réduit le contact métal-huile dans les paliers lisses de 92 %. Une lubrification diluée provoque des symptômes caractéristiques de défaillance du refroidisseur d'huile, entraînant une chute rapide du rendement du système thermique. Les opérateurs qui constatent la présence de liquide de refroidissement dans l'huile (mesurée sur la jauge) doivent immédiatement remplacer les échangeurs de chaleur endommagés. Fournisseur de pièces détachées Megawatts. refroidisseurs d'huile haute performance Conçu pour rétablir les tolérances thermiques strictes des équipementiers dans les systèmes industriels.

Rupture du joint de culasse et déformation de la culasse

Un joint de culasse défectueux crée des fuites simultanées au niveau des surfaces d'étanchéité internes. Une brèche entre les chambres de combustion et les conduits de refroidissement permet aux gaz de combustion sous haute pression de s'échapper. La pression dans les cylindres, dépassant 70 bars (1 000 psi) lors des phases de combustion, propulse les gaz chauds directement dans les conduits de refroidissement. Ces gaz déplacent le fluide, créant des poches d'air stagnant qui provoquent des pics de température rapides. Une surchauffe soudaine du moteur s'ensuit rapidement, les réservoirs du radiateur débordant sous l'effet de l'immense pression interne des gaz.

Simultanément, des fuites au niveau des joints entre les canaux de lubrification et les passages de refroidissement compromettent la stabilité hydraulique. Le fluide lubrifiant, sous une pression de 40 à 60 psi, se mélange au fluide de refroidissement, pressurisé à 12-16 psi. Ce dernier s'infiltre dans les passages de lubrification, amincissant le film protecteur. Le lubrifiant, devenu trop fluide, s'écoule trop facilement au niveau des jeux des paliers, provoquant une baisse de pression d'huile dans les galeries internes. Cette importante perte de résistance hydraulique entraîne directement des défauts de pression d'huile et de température du liquide de refroidissement, signalés sur les panneaux de commande.

Les ingénieurs identifient la déformation de la culasse grâce à des indicateurs de fonctionnement spécifiques :

• Perte de liquide de refroidissement sans fuites visibles sur les surfaces extérieures de la machine.
• Liquide laiteux ou mousseux sous les bouchons de remplissage et les jauges.
• Pression excessive dans le carter provoquant la formation continue de bulles à l'intérieur des vases d'expansion.

Un joint de culasse défectueux et une pression d'huile insuffisante peuvent causer de graves dommages mécaniques s'ils sont ignorés. Une exposition prolongée à de fortes contraintes thermiques déforme irrémédiablement les culasses en aluminium. La résolution des problèmes complexes de défaillance thermique et de faible pression d'huile nécessite le remplacement complet des composants. Les spécialistes techniques recommandent de remplacer rapidement les composants endommagés afin d'éviter la destruction totale du groupe motopropulseur. Les techniciens sur le terrain s'appuient sur jeux de joints complets Des pompes à eau à haut débit de Megawatts Parts permettent de réparer les joints d'étanchéité endommagés. L'installation de composants de rechange de qualité prévient le mélange des fluides, stabilise les températures de fonctionnement et protège les roulements internes essentiels contre les frottements. Un montage correct rétablit la pression hydraulique et la dissipation thermique normales pour tous les cycles de charge de l'équipement.

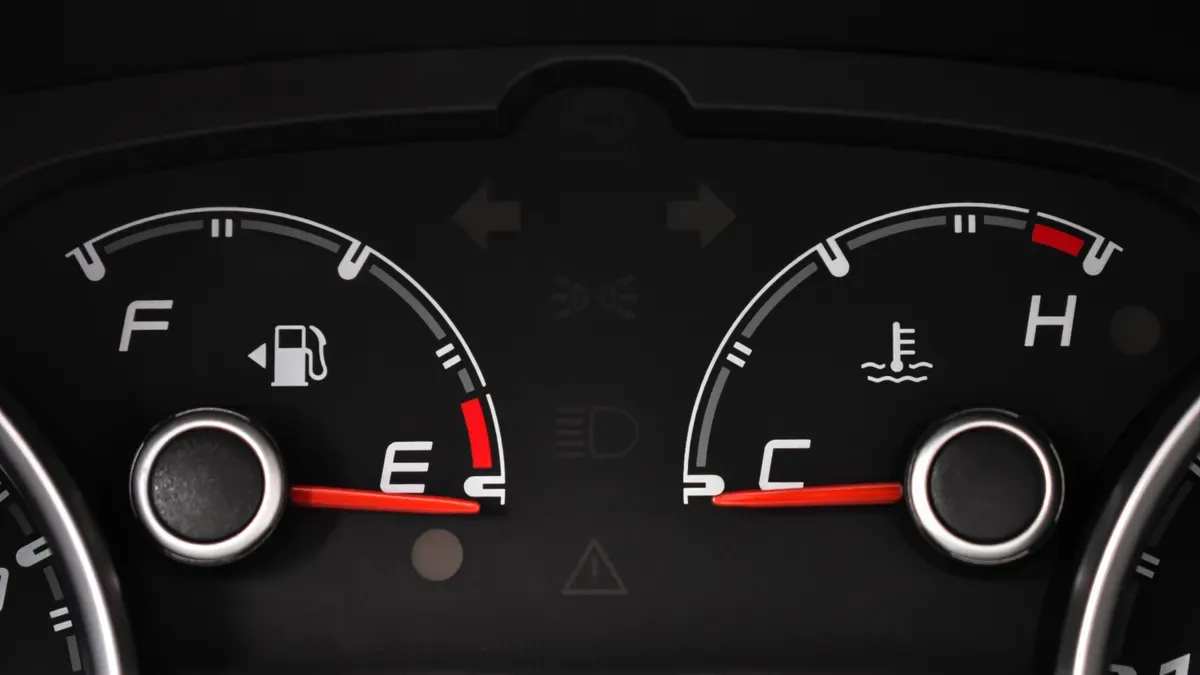

Causes profondes mécaniques et électriques

Défaillance des composants du système de refroidissement et perte de viscosité

Une défaillance du système de refroidissement mécanique entraîne directement une destruction thermique des groupes motopropulseurs. pompe à eau défectueuse Le liquide de refroidissement ne peut circuler efficacement à travers le bloc radiateur. La chaleur intense fluidifie rapidement l'huile moteur dans les galeries principales. Lorsque la température augmente, la viscosité du fluide chute considérablement, provoquant une chute brutale de la pression d'huile au ralenti.

Les pannes mécaniques résultent généralement de défaillances spécifiques du matériel de refroidissement :

• L'érosion des turbines de pompes à eau se produit lorsque les turbines en plastique s'érodent sous l'effet de la cavitation, et que les poches d'air provoquent des piqûres au fil du temps.
• La défaillance des roulements étanches représente la panne mécanique la plus courante des pompes à moteur, entraînant le blocage ou une rotation inefficace de l'unité.
• Un dysfonctionnement du thermostat empêche une régulation correcte de la température, ce qui nécessite son remplacement lors de l'entretien de la pompe afin d'éviter la surchauffe du moteur.

Panne de pompe à huile, colmatage du filtre et défauts de mise à la terre

Une soupape de décharge de pression d'huile bloquée peut être légèrement ouverte, ce qui permet à l'huile de contourner les galeries d'huile et de retourner dans le carter. Lorsque l'huile se fluidifie avec l'augmentation de la température, elle peut contourner une plus grande quantité d'huile. Par ailleurs, la principale cause d'une faible pression d'huile est un jeu excessif au niveau des paliers ; en chauffant, la viscosité de l'huile diminue, ce qui lui permet de « fuiter » davantage à travers ces jeux et d'entraîner une chute de pression.

L'accumulation de boues provoque le blocage des soupapes de décharge en position ouverte, entraînant une perte de fluide. Un jeu excessif des paliers, supérieur à 0,076 mm (0,003 pouce), permet au fluide de circuler trop rapidement. En cas de surchauffe importante, un fluide trop fluide contourne facilement les soupapes ouvertes, provoquant une baisse de pression d'huile dans les conduits internes du moteur. Si une usure interne ou un blocage des soupapes de décharge est confirmé, il convient de remplacer l'ensemble du moteur. ensemble de pompe à huile est le moyen le plus fiable de rétablir un volume hydraulique sûr.

Des composants électriques défectueux peuvent également générer de fausses alarmes en raison de problèmes de câblage spécifiques :

• Un court-circuit à la masse dans le câblage du signal provoque des lectures de température anormalement élevées par les capteurs.
• Un capteur ouvert ou un défaut à la terre génère des lectures autour de -40 °F qui perturbent les modules de commande du moteur.
• L'absence d'un signal de référence de 5 volts simule une panne totale du capteur sur l'ensemble des circuits.
• Les défauts de mise à la terre partagés provoquent des erreurs de rationalité et des fausses alertes simultanées sur plusieurs capteurs du moteur.
• Les connecteurs corrodés créent une résistance, perturbant les signaux de surveillance de la pression d'huile moteur de base.

Comment diagnostiquer une faible pression d'huile et des fuites dans le système de refroidissement

Le diagnostic des alarmes simultanées des systèmes thermiques et hydrauliques exige des contrôles physiques systématiques des principaux conduits internes. Les techniciens de maintenance doivent déterminer si une dégradation mécanique ou un défaut de capteur électrique est à l'origine des alertes. L'apprentissage du diagnostic d'une basse pression d'huile commence par une inspection minutieuse de l'état du fluide avant la fixation des instruments de test mécaniques sur le bloc-moteur.

Émulsification des fluides et détection des fuites croisées

Les fuites internes des échangeurs de chaleur permettent aux fluides à haute pression de s'infiltrer directement dans les canaux de refroidissement ou les galeries de lubrification adjacents. Le personnel de maintenance doit vérifier visuellement les jauges, les bouchons de remplissage et les vases d'expansion afin de détecter toute fuite. L'émulsification transforme la consistance normale du lubrifiant en une boue épaisse et laiteuse qui obstrue les passages. Les techniciens de maintenance expérimentés recherchent… indicateurs spécifiques de contamination grave par les fluides :

• Huile mousseuse, semblable à de la mayonnaise, sur la jauge
• Niveau de liquide en hausse sans dilution de carburant
• Émulsification visible sous le bouchon de remplissage d'huile
• Résidus de liquide à l'intérieur du réservoir du radiateur
• Boue blanc laiteux à l'intérieur du vase d'expansion

Une odeur sucrée provenant des gaz d'échappement indique la présence de liquide de refroidissement dans les chambres de combustion pendant le fonctionnement. Ces signes visuels confirment des défaillances structurelles graves, telles qu'un joint de culasse endommagé, une pression d'huile insuffisante ou des symptômes caractéristiques de défaillance du refroidisseur d'huile. La présence de liquide de refroidissement dans les mélanges fluides détruit le film protecteur, accélérant l'usure des paliers et provoquant une accumulation extrême de chaleur à l'intérieur d'un moteur industriel.

Codes de test et de diagnostic des jauges mécaniques

Pour distinguer les fausses alarmes électriques des véritables pannes mécaniques, les techniciens effectuent des tests de pression physique et des analyses électroniques. Une surchauffe du moteur et une faible pression d'huile exigent une vérification immédiate de la résistance hydraulique réelle.

• Vérifier le niveau de liquide et l'état physique sur la jauge pour exclure un volume insuffisant ou une contamination importante.
• Vérifiez que les connecteurs des capteurs ne sont pas desserrés ou présentent une corrosion importante, et manipulez les fils tout en observant les voyants d'avertissement du tableau de bord.
• Vérifiez la tension de sortie du capteur à l'aide d'un multimètre pour confirmer que la plage de signal normale se situe entre 5 et 4,5 V.
• Raccordez un manomètre mécanique directement au bloc moteur pour mesurer la pression d'huile moteur réelle, indépendamment des capteurs électroniques.
• Interpréter les résultats de la jauge ; des lectures normales indiquent un capteur défectueux, tandis qu’une chute réelle de la pression d’huile confirme une panne mécanique.
• Scannez le module de commande du moteur pour détecter les codes d'erreur de diagnostic actifs et vérifiez les filtres Fleetguard ou Donaldson pour la présence de débris métalliques.

Les codes de diagnostic permettent de déterminer si les problèmes proviennent de circuits électriques ou de défaillances mécaniques internes :

Des tests systématiques permettent d'éviter les faux diagnostics lors de l'évaluation de pannes graves liées à une pression d'huile basse et une température de liquide de refroidissement élevée. La vérification de la pression d'huile moteur réelle protège les composants internes avant toute révision complète du moteur.

Protocoles complets de réparation et de rinçage du système

Directives de remplacement des composants

Les techniciens doivent remplacer immédiatement les pièces mécaniques défectueuses pour résoudre les problèmes de surchauffe moteur et de faible pression d'huile. L'installation de pièces de rechange renforcées permet de rétablir les tolérances d'origine strictes sur les systèmes d'entraînement industriels. Des mécaniciens de terrain expérimentés installent des joints, des pompes à eau et des coussinets de moteur neufs afin de garantir une fiabilité opérationnelle optimale sur les chantiers. Le remplacement des joints d'étanchéité endommagés prévient la réapparition des défaillances du refroidisseur d'huile et les problèmes de faible pression d'huile liés à un joint de culasse défectueux lors de cycles thermiques importants. Les consultants experts recommandent de vérifier l'absence de fissures, même minimes, sur les surfaces structurelles avant l'assemblage final.

Le respect des spécifications du fabricant garantit une compatibilité mécanique optimale du moteur, même sous fortes charges. Les techniciens utilisent les catalogues de pièces détachées spécialisés de Megawatts Parts pour remplacer efficacement les échangeurs de chaleur et les pompes à eau défectueux.

Décontamination et rinçage complets du système

Le rétablissement d'une propreté moteur totale exige une double décontamination chimique de tous les conduits de fluides internes. Le personnel de maintenance doit éliminer complètement les dépôts de fluides émulsionnés avant de redémarrer la machine principale. La présence de liquide de refroidissement dans les galeries d'huile dégrade rapidement le lubrifiant neuf et endommage les tourillons des paliers. Les techniciens insistent sur le fait qu'un traitement chimique approfondi permet d'éliminer les vernis tenaces des parois critiques du moteur.

• Vidangez complètement les mélanges de fluides contaminés du carter moteur et des conduits du radiateur.
• Rincer les chemises de refroidissement à l'aide d'un détergent approuvé pour dissoudre les résidus de lubrifiant interne collants.
• Faites circuler un fluide de rinçage léger dans les galeries de lubrification internes pour éliminer les boues épaisses.
• Installez de nouveaux filtres Fleetguard ou Donaldson avant de remplir le carter moteur avec de l'huile propre.

Un double lavage chimique complet élimine les contaminants importants des galeries internes étroites du moteur. Ce processus de décontamination rigoureux protège les composants internes du moteur, optimise le transfert de chaleur et stabilise la pression d'huile moteur de base lors du fonctionnement d'engins lourds.

Un moteur soumis à de fortes variations de température souffrira inévitablement d'une lubrification dangereusement réduite. Si vous ignorez un avertissement de basse pression d'huile ou de température élevée du liquide de refroidissement, le frottement qui en résulte détruira les paliers internes et endommagera les parois des cylindres en quelques minutes. Détecter rapidement cette défaillance en cascade et procéder à un arrêt immédiat constitue votre première ligne de défense. Cependant, rétablir une fiabilité à long terme exige plus que de simples fluides neufs : il faut un rinçage chimique complet du système et l'installation de composants de rechange de haute qualité. En équipant votre flotte de joints renforcés, de pompes à eau à haut débit et de refroidisseurs d'huile de précision directement auprès de [Nom du fournisseur], vous contribuez à une fiabilité optimale. Pièces de mégawatts Vous pouvez ainsi stabiliser durablement les températures de fonctionnement, protéger les passages d'huile vitaux et assurer le fonctionnement impeccable de vos machines lourdes, même dans les conditions les plus exigeantes.

FAQ

Qu'est-ce qui provoque simultanément une surchauffe du moteur et une faible pression d'huile ?

Les pics de température extrêmes fluidifient rapidement l'huile moteur. Une huile trop fluide entraîne une chute de pression dans les galeries et les conduits d'huile. Une fuite au niveau du refroidisseur d'huile provoque un mélange d'huile et de liquide de refroidissement. L'huile contaminée perd de sa viscosité, empêchant ainsi les pompes à huile de maintenir la pression d'huile au niveau des conduites, des filtres et des paliers.

Quels sont les principaux symptômes de défaillance du refroidisseur d'huile ?

Les symptômes d'une défaillance du refroidisseur d'huile principal incluent la présence d'huile dans le vase d'expansion ou de liquide de refroidissement dans le carter d'huile. La pression d'huile en fonctionnement force l'huile à circuler dans les canaux de refroidissement. L'arrêt du moteur permet au liquide de refroidissement de pénétrer dans les conduits d'huile, entraînant une dilution de l'huile, une altération du film d'huile, une élévation de la température d'huile et une chute importante de la pression d'huile dans le circuit.

Comment se développe un défaut de pression d'huile dû à un joint de culasse défectueux à l'intérieur d'un moteur ?

Une panne de pression d'huile due à un joint de culasse défectueux survient lorsque des brèches dans le joint relient les conduits d'huile aux canaux de refroidissement. Les gaz de combustion augmentent la température et fluidifient l'huile. L'huile diluée s'écoule rapidement au niveau des paliers, provoquant une chute de pression, tandis que les dépôts d'huile obstruent la circulation dans les conduites d'alimentation internes.

Pourquoi la pression d'huile chute-t-elle de façon spectaculaire lorsque la température de l'huile moteur augmente ?

Une température d'huile élevée diminue sa viscosité. L'huile fluidifiée s'écoule plus facilement au niveau des jeux des paliers usés et des soupapes de décharge ouvertes. Lorsque l'huile devient plus fluide, les pompes à huile peinent à générer la pression nécessaire, ce qui fragilise le film d'huile protecteur recouvrant les canaux, les galeries, les segments et les gicleurs.

Comment les techniciens diagnostiquent-ils une faible pression d'huile due à une panne de la pompe à huile mécanique ?

Les techniciens raccordent un manomètre mécanique aux orifices de graissage pour mesurer la pression d'huile réelle. Ce test manuel permet de distinguer les défaillances des capteurs d'huile électriques des chutes de pression réelles. L'inspection des filtres à huile et du carter d'huile, à la recherche de débris métalliques, confirme l'usure de la pompe à huile mécanique ou l'encrassement des crépines d'aspiration.
