Prévention du grippage moteur : Quand faut-il remplacer les coussinets de bielle par des coussinets de bielle pour les flottes de véhicules lourds ?

Le grippage moteur représente l'une des pannes les plus coûteuses pour une flotte de poids lourds. Un seul moteur grippé nécessite une révision complète ou un remplacement, ce qui représente des dizaines de milliers d'euros en pièces et en immobilisation. La mise à niveau vers coussinets de bielle sur mesure Ce procédé transforme le risque en prévention efficace. Les gestionnaires de flottes devraient opter pour cette mise à niveau lorsque les moteurs sont régulièrement soumis à des charges élevées et prolongées (montées de pentes abruptes ou pics de charge soudains du générateur), qui poussent les roulements standard au-delà de leurs limites de fatigue. Ces contraintes accélèrent l'usure des roulements, entraînant la rupture du film d'huile et, à terme, le grippage. Les roulements haute performance résistent à cette dégradation grâce à des matériaux de qualité supérieure et des tolérances précises. Megawatts Parts propose des roulements de rechange conçus pour ces applications exigeantes, offrant une durabilité supérieure aux pièces d'origine. Leur stock couvre les principales marques de moteurs et ils bénéficient d'une livraison rapide et de conseils d'experts.

Quand les roulements standard provoquent un blocage moteur

Seuil de charge : quand effectuer la mise à niveau

Les coussinets de bielle standard fonctionnent dans une plage de conception restreinte. La lubrification hydrodynamique n'est efficace que si la viscosité de l'huile, la pression et la vitesse de surface restent équilibrées. Une charge excessive ou une chute de pression d'huile provoque la rupture du film lubrifiant. Une surcharge du moteur à bas régime engendre un risque particulier : le contact direct des surfaces métalliques provoque une usure rapide, une accumulation de chaleur et, à terme, la défaillance des coussinets. Ce processus peut aboutir au grippage complet du moteur.

Les gestionnaires de flottes doivent connaître le seuil de fonctionnement. Une forte accélération soutenue, le remorquage ou un terrain montagneux soumettent les coussinets de bielle à des contraintes extrêmes, accélérant leur usure. Cette usure accélérée conduit directement à la défaillance des coussinets. Lorsqu'un coussinet cède, la bielle entre en contact avec le vilebrequin et le bloc-moteur, provoquant des dommages internes catastrophiques. Dans le pire des cas, le vilebrequin peut se gripper, entraînant la destruction complète du moteur.

Les régimes moteur élevés aggravent le problème. Un régime élevé déforme l'alésage de la bielle, modifiant ainsi les tolérances de jeu. Un jeu de palier insuffisant accélère la fatigue, surtout en cas de charge soutenue. Les techniciens expérimentés recommandent un remplacement du palier lorsque les moteurs dépassent régulièrement 80 % de leur charge pendant des périodes prolongées. Les pics de charge des générateurs présentent des risques identiques. Le palier standard ne peut tout simplement pas supporter ces contraintes indéfiniment.

Signes de défaillance de la bielle

La détection précoce permet d'éviter les ruptures catastrophiques de bielles. Le premier signe, et le plus évident, est un cliquetis distinct. Ce bruit rythmique s'intensifie avec le régime moteur, indiquant un jeu excessif entre la bielle et le vilebrequin. Des alertes de pression d'huile basse apparaissent rapidement. Des coussinets usés créent un jeu plus important, provoquant des chutes de pression qui déclenchent des voyants d'alerte sur le tableau de bord.

Analyse approfondie : Le voyant d’alerte de votre tableau de bord clignote ? Consultez notre guide de dépannage sur Diagnostic de la différence entre une pompe à huile moteur usée et des roulements défectueux pour déterminer la cause exacte de la faible pression d'huile.

La présence de particules métalliques dans l'huile vidangée confirme la défaillance des coussinets de bielle. Ces particules correspondent à l'usure du matériau du coussinet pendant son fonctionnement. Une augmentation des vibrations du moteur signale un mouvement excessif de l'ensemble rotatif. Une perte de puissance et de performance apparaît lorsque les coussinets défaillants engendrent une résistance et un rendement moindres. Une odeur d'huile brûlée indique une surchauffe des composants défectueux. Aux stades avancés, une fumée d'échappement bleue ou grise se forme lorsque l'huile fuit au niveau des pièces endommagées.

L'analyse d'huile permet de détecter l'usure précoce des paliers en identifiant les résidus métalliques circulant dans le lubrifiant. Des particules de cuivre microscopiques provenant des revêtements de paliers se retrouvent en suspension dans l'huile. L'analyse spectrochimique quantifie ces métaux, révélant ainsi des taux d'usure anormaux avant toute défaillance catastrophique. Cette méthode est couramment utilisée dans les programmes de maintenance des engins aéronautiques et des équipements lourds.

Un exemple concret montre que, même si l'analyse d'huile ne signale pas toujours un problème, une inspection directe à 136 000 miles L'usure importante du palier supérieur a été constatée. Un échantillonnage régulier, associé à une inspection visuelle périodique, est recommandé.

Le manque de lubrification demeure la principale cause de grippage des coussinets. Les gestionnaires de flottes doivent effectuer un échantillonnage d'huile systématique toutes les 250 heures de fonctionnement. Associée à une inspection périodique des coussinets lors des opérations de maintenance programmées, cette méthode permet de détecter les défaillances de bielles avant qu'elles ne s'aggravent. Ignorer ces signes avant-coureurs garantit la destruction du moteur.

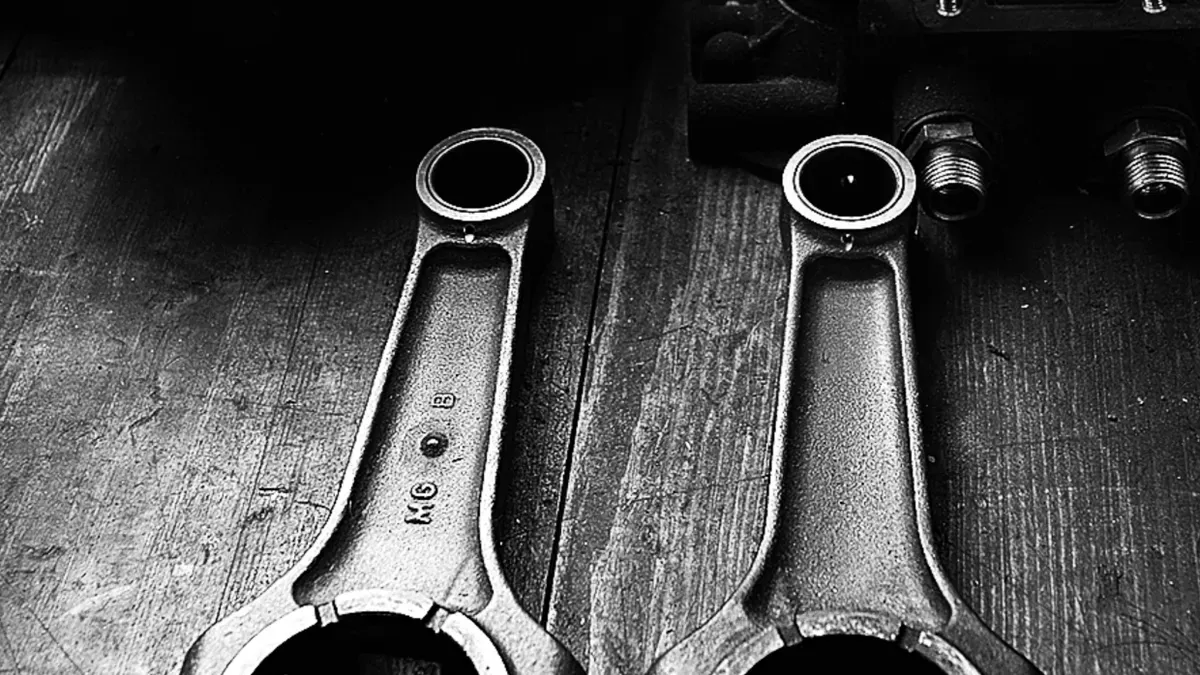

Science des matériaux : Coussinets de bielle sur mesure vs. coussinets standard

Les coussinets de bielle standard d'origine conviennent pour des cycles de service modérés. Cependant, les flottes d'équipements soumis à une charge élevée et soutenue nécessitent des coussinets de bielle sur mesure, conçus pour les conditions extrêmes. La science des matériaux qui distingue les composants d'origine des alternatives améliorées détermine si un moteur résiste à des pics de charge soudains du générateur ou s'il subit un blocage catastrophique.

Alliages cuivre-plomb : avantages et limites

Les alliages cuivre-plomb alimentent les moteurs à combustion interne industriels depuis des décennies. Leur conductivité thermique se situe entre 200–300 W/m·K Ce matériau permet d'évacuer la chaleur de la surface du palier lors d'un fonctionnement prolongé. Sa résistance à la traction atteint 250 à 400 MPa, avec une dureté comprise entre 80 et 120 HV. Les applications pour moteurs diesel turbocompressés exigent la limite supérieure de cette plage de dureté.

La phase plombée assure une résistance au grippage grâce à un mécanisme unique. En régime de lubrification limite, le plomb s'étale sur la surface, formant un film de transfert à faible cisaillement. Cette action réduit le frottement de 0,15–0,20 à 0,05–0,10 lors des phases de démarrage et d'arrêt. L'ajout de nickel (2 à 10 %) crée une couche passive qui réduit la corrosion par le soufre jusqu'à 50 %.

Ces alliages présentent une limite de fatigue proche de 60 MPa (8 700 psi). Ce seuil convient aux charges modérées. Cependant, les moteurs hautes performances générant des charges alternées de 100 à 120 MPa provoquent une fatigue rapide des matériaux cuivre-plomb. Le revêtement en métal antifriction se fissure, s'écaille et expose le substrat. Cette évolution conduit directement à la rupture des bielles et, à terme, au grippage du moteur.

Conseil de l'ingénieur : lors du choix de coussinets en cuivre-plomb pour des applications turbocompressées, vérifiez que leur dureté dépasse 100 HV. Les coussinets plus tendres se déforment sous la pression de combustion maximale, accélérant la fatigue et favorisant la défaillance.

Revêtements par pulvérisation cathodique : explication de la résistance à la fatigue

Les revêtements par pulvérisation cathodique représentent une avancée fondamentale en métallurgie des roulements. Le dépôt physique en phase vapeur (PVD) permet d'appliquer une couche de revêtement en aluminium-étain. quelques micromètres d'épaisseur seulement Cette couche ultra-mince réduit la concentration des contraintes à l'interface, retardant ainsi l'amorçage des fissures. Sa dureté atteint 100 HV, assurant une résistance à la déformation plastique et au micro-rayage sous pression extrême.

La résistance à la fatigue est deux fois supérieure aux limites conventionnelles. Les paliers pulvérisés supportent une charge alternée de 120 MPa (17 400 psi), soit le double du seuil des paliers cuivre-plomb. La microstructure uniforme en AlSn répartit les contraintes de façon homogène, évitant ainsi la formation de points de fatigue localisés. La résistance à l'usure surpasse largement celle des couches électrodéposées, préservant l'intégrité de surface même en conditions de frottement mixte.

Pour les flottes soumises à des charges élevées et constantes, cette amélioration transforme la durabilité. Le roulement résiste aux pressions de combustion qui détruiraient les composants d'origine. Des fournisseurs de pièces de rechange comme Megawatts Parts proposent des roulements usinés par pulvérisation cathodique pour les principales marques de moteurs, offrant ainsi des applications hautes performances à un prix bien inférieur à celui des pièces d'origine. Leurs stocks sont expédiés sous deux jours ouvrables, minimisant ainsi les temps d'arrêt.

Le choix entre les revêtements cuivre-plomb et les revêtements par pulvérisation cathodique dépend du profil d'utilisation. Un fonctionnement modéré ne sollicite généralement pas les revêtements cuivre-plomb au-delà de leurs limites. Les moteurs hautes performances soumis à des pics de charge répétés exigent la technologie de pulvérisation cathodique. Choisir le bon matériau permet d'éviter les défaillances prématurées et d'allonger considérablement la durée de vie du moteur.

Protocole de modernisation des coussinets de bielle

Choix des roulements : jeu, matériau et application

Le choix de coussinets de bielle sur mesure exige une approche systématique. Le processus débute par le calcul du jeu, suivi du choix du matériau, et enfin de l'adéquation à l'application. Chaque décision a un impact direct sur la fiabilité et la longévité du moteur.

Le jeu détermine l'épaisseur du film d'huile entre le palier et le tourillon. La formule standard préconise environ 0,025 mm de jeu par 25,4 mm de diamètre de tourillon. Pour un moteur diesel industriel comme le Cummins ISX15, doté d'un tourillon de bielle massif, la précision est absolument cruciale : même un écart de 0,0127 mm peut entraîner des chutes de pression d'huile dangereuses en pleine charge. Mesurez le diamètre extérieur du tourillon de bielle à l'aide d'un micromètre. Réglez un comparateur d'alésage sur cette mesure, puis mesurez le diamètre intérieur du palier à l'extrémité de la tête de bielle. Soustrayez le diamètre du tourillon du diamètre du palier pour obtenir le jeu exact.

Pour les applications exigeantes, il est généralement préférable de se situer légèrement au-dessus de la limite supérieure de la plage recommandée. Cette approche garantit une température d'huile optimale et des performances constantes. Un jeu correct réduit les frottements excessifs, prévient le grippage à haute température et prolonge la durée de vie des roulements. Un jeu excessif provoque des vibrations, une instabilité et une usure prématurée. Un jeu insuffisant entraîne le grippage des roulements lorsque la température augmente, ce qui risque d'endommager gravement la structure. Un jeu de roulement incorrect compromet la lubrification et met directement en péril l'ensemble de la mise à niveau.

Le choix des matériaux dépend de la détermination du jeu. Dans les applications diesel commerciales, bielles en acier forgé Les roulements standard sont la norme incontestée. Le type d'application détermine le revêtement requis : le transport longue distance, les générateurs à fonctionnement continu et les engins miniers lourds imposent des contraintes spécifiques et importantes. Un couple élevé à bas régime crée des charges de compression extrêmes qui peuvent facilement endommager les roulements en métal antifriction standard. Un générateur industriel de forte puissance soumis à une charge soudaine de 100 % sollicite les roulements de manière totalement différente d'un camion roulant à vitesse constante. L'utilisation de revêtements avancés garantit la résistance du roulement à ces cycles de charge intensifs.

Megawatts Parts dispose d'un stock important de coussinets de bielle sur mesure pour les principales marques de moteurs. Son catalogue propose des coussinets métallisés et en cuivre-plomb conçus pour les applications les plus exigeantes. Les commandes sont expédiées sous deux jours ouvrés, minimisant ainsi les temps d'arrêt des flottes.

Pour les opérateurs d'équipements industriels spécialisés, l'utilisation de composants parfaitement compatibles est essentielle. Si votre parc de machines repose sur des groupes électrogènes Lister Petter, le coussinet de bielle d'origine Lister Petter LP01-334-45 est la solution idéale. Conçu spécifiquement pour résister aux fortes contraintes de compression des groupes électrogènes à fonctionnement continu, ce remplacement authentique garantit des jeux d'origine précis. L'utilisation de pièces d'origine permet non seulement de redonner à votre ensemble rotatif toute sa robustesse, mais aussi d'éviter toute incertitude lors de votre prochaine révision complète.

Coussinet de bielle Lister Petter LP01-334-45 authentique

$33.56

Apprendre encore plus Ajouter au panier

Installation et entretien : Alimentation en huile moteur et rodage

Une installation correcte permet d'éviter les ruptures de bielles. Commencez par inspecter chaque bielle avant l'installation. Recherchez les entailles, bavures ou rayures superficielles susceptibles de créer des points de tension. Les bielles en acier doivent être contrôlées par magnétoscopie pour détecter les fissures ; les bielles en aluminium doivent être inspectées par ressuage. Mettez immédiatement au rebut toute bielle fissurée.

Mesurez les diamètres d'alésage de la tête et de la pied de bielle, vérifiez la longueur de la bielle et assurez-vous de sa rectitude. Corrigez toute courbure ou torsion entre l'alésage de la tête de bielle et celui de l'axe de piston. Pour les bielles en acier forgé haute performance, vérifiez l'absence de décoloration due à la chaleur et assurez-vous que leur dureté est supérieure à 42-43 HRC. Remplacez les bielles dont la dureté est inférieure à ce seuil.

L'inspection des boulons exige la même attention. Lors de la réfection d'une pièce d'origine, les boulons d'origine ne peuvent être réutilisés que s'ils ne sont ni endommagés ni étirés. Les boulons à serrage angulaire ne doivent jamais être réutilisés. Cela risque d'entraîner une rupture immédiate des fixations et une panne moteur catastrophique en fonctionnement. Pour des moteurs hautes performances, il est recommandé d'utiliser des boulons de rechange plus résistants. Mesurez l'allongement des boulons à l'aide d'un comparateur à cadran plutôt qu'avec une clé dynamométrique, car le frottement influence les mesures de couple. Pour les bielles diesel renforcées, l'allongement cible se situe entre 0,14 et 0,19 mm (0,0055 à 0,0075 pouce).

Nettoyez soigneusement toutes les bielles et séchez-les à l'air comprimé avant le démontage. Faites correspondre les numéros gravés au laser sur le côté tête de bielle pour remonter le chapeau de bielle approprié. Ne jamais intervertir les chapeaux de bielle. Contrôlez le jeu des coussinets conformément à votre manuel d'utilisation, en vérifiant précisément à l'aide d'un comparateur d'alésage. L'utilisation de Plastigage est déconseillée pour les travaux de précision. Tapotez délicatement le chapeau de bielle avec un maillet en bois ou en caoutchouc jusqu'à ce qu'il soit complètement en place. Appliquez un lubrifiant adapté avant de serrer les boulons au couple prescrit. Évitez un serrage excessif pour prévenir tout dommage.

L'apport d'huile moteur est déterminant pour la durée de vie des coussinets pendant le rodage. Installez les coussinets à sec ; enduisez les faces d'huile de lubrifiant de montage. Après le premier démarrage, effectuez des vidanges d'huile plus fréquentes pendant les 100 premières heures de fonctionnement. Cette pratique permet d'éliminer les particules d'usure microscopiques issues du rodage. Un prélèvement d'huile régulier toutes les 250 heures permet de détecter une usure précoce des coussinets grâce à l'analyse des résidus métalliques. Associé à une inspection visuelle périodique lors des opérations d'entretien programmées, ce protocole permet de déceler les défaillances potentielles avant qu'elles ne provoquent des dommages catastrophiques au moteur.

En définitive, le passage à des coussinets de bielle sur mesure est un investissement stratégique qui protège l'ensemble de votre groupe motopropulseur contre le grippage lors d'opérations à fortes contraintes. Le retour sur investissement à long terme se mesure non seulement à la durée de vie prolongée, mais aussi à l'élimination totale des immobilisations catastrophiques de votre flotte. N'attendez pas qu'une rupture de bielle détruise votre bloc-moteur et révèle la fragilité de votre ensemble rotatif. En équipant proactivement vos engins lourds de coussinets de bielle haut de gamme, métallisés ou en cuivre-plomb, vous optimisez leur fonctionnement. Pièces de mégawatts Vous bénéficiez ainsi d'une fiabilité maximale et d'une continuité d'exploitation assurée. Consultez dès aujourd'hui nos spécialistes en pièces pour poids lourds afin de déterminer le dégagement et les matériaux adaptés aux besoins de votre flotte.

FAQ

Quelles conditions de fonctionnement signalent la nécessité de remplacer les roulements ?

Des charges soutenues supérieures à 80 % de la capacité, des pentes abruptes ou des pics de charge soudains du générateur sollicitent fortement les paliers standard au-delà de leurs limites de fatigue. Des cliquetis, des alertes de basse pression d'huile et la présence de particules métalliques dans l'huile vidangée confirment la nécessité de leur remplacement. Un contrôle régulier de l'huile toutes les 250 heures permet de détecter une usure précoce.

Comment se comparent les paliers cuivre-plomb et les paliers pulvérisés ?

Les alliages cuivre-plomb offrent une bonne conductivité thermique et une résistance au grippage, mais leur résistance à la fatigue atteint environ 60 MPa. Les revêtements par pulvérisation cathodique doublent cette limite, la portant à 120 MPa. Les moteurs hautes performances, générant des pics de charge répétés, nécessitent cette technologie. Un usage modéré ne devrait jamais contraindre les alliages cuivre-plomb au-delà de leurs limites.

Conseil d'expert : Pour les moteurs suralimentés à usage intensif, assurez-vous toujours que vos coussinets améliorés présentent une dureté supérieure à HV 100. Les coussinets dont la dureté est inférieure à ce seuil ne peuvent tout simplement pas résister aux pressions extrêmes des cylindres et subiront une déformation structurelle rapide.

À quelle fréquence les flottes doivent-elles effectuer des analyses d'huile ?

Effectuez un échantillonnage d'huile systématique toutes les 250 heures de fonctionnement. Associée à une inspection périodique des paliers lors de la maintenance programmée, cette approche permet de détecter les défaillances de bielles avant qu'elles ne s'aggravent. L'analyse spectrochimique quantifie les résidus métalliques, révélant ainsi les taux d'usure anormaux avant toute défaillance catastrophique.

Les boulons de bielle peuvent-ils être réutilisés lors du remplacement des coussinets ?

Pour les pièces d'origine, les boulons peuvent être réutilisés uniquement s'ils sont intacts et non étirés. Les boulons serrés au couple limiteur d'élasticité ne doivent jamais être réutilisés. Pour les préparations moteur, il est recommandé d'utiliser des boulons renforcés. Mesurez l'allongement des boulons à l'aide d'un comparateur plutôt que de vous fier uniquement au couple de serrage.

Quelles sont les causes d'une défaillance soudaine des roulements malgré un entretien régulier ?

L'effondrement du film d'huile dû à une charge excessive ou à une chute de pression provoque une usure rapide. Un jeu incorrect (trop faible ou trop important) compromet la lubrification. Un régime moteur élevé déforme l'alésage de la bielle, modifiant ainsi les spécifications de jeu. Ces facteurs accélèrent la fatigue, entraînant des dommages catastrophiques au moteur.
