Générateur diesel ne démarre pas : Liste de contrôle étape par étape pour le diagnostic électrique (à destination des mécaniciens)

Lorsqu'un groupe électrogène diesel ne démarre pas, vérifiez d'abord le système électrique. Ne cherchez pas encore de panne d'alimentation ou un problème mécanique. Une tension de batterie faible et des connexions corrodées sont les causes les plus fréquentes de pannes de démarrage. Une batterie peut faire tourner le moteur, mais ne pas alimenter le calculateur ou l'électrovanne de carburant. Il est important de tester la charge. Cette liste de contrôle de diagnostic électrique en cinq étapes couvre les consommations parasites, les défauts du contacteur de sécurité au point mort et les blocages de la logique du panneau de commande. Ces étapes de dépannage permettent d'isoler rapidement la panne, de minimiser les temps d'arrêt et de savoir quand il est nécessaire de faire appel à un technicien plus expérimenté. Qu'il s'agisse d'un groupe électrogène principal ou d'un système de secours, la plupart des groupes électrogènes diesel présentent des problèmes de démarrage similaires. Les problèmes de démarrage courants sont liés à la tension ou aux connexions. Notez toutes les mesures.

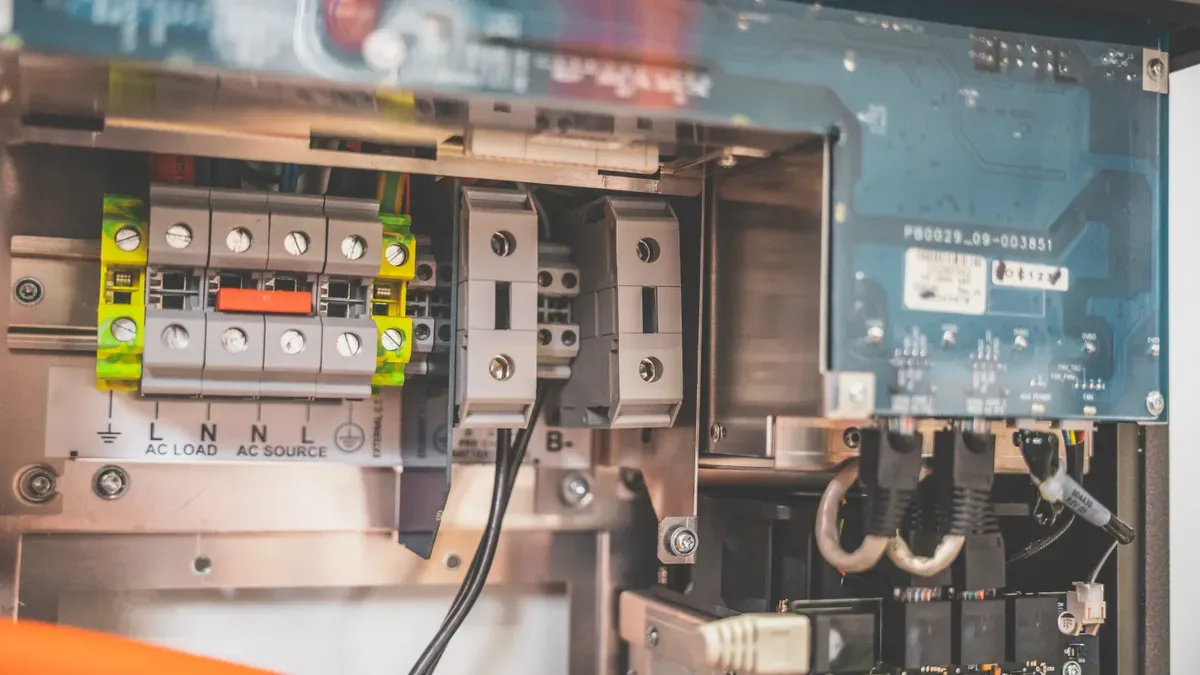

Étape 1 : Tension et connexions de la batterie

Mesure de la tension au repos et au démarrage

La tension et les connexions de la batterie constituent la base de tout diagnostic. Un groupe électrogène diesel peut refuser de démarrer pour de nombreuses raisons, mais une batterie faible est la plus fréquente. Réglez le multimètre numérique sur la tension continue (DC) et mesurez la tension aux bornes de la batterie, tous les appareils étant débranchés. Une batterie 12 V en bon état au repos affiche sa tension nominale. La tension de démarrage doit être suffisamment élevée pour alimenter le circuit du démarreur ; une chute de tension empêchant systématiquement le démarrage indique une batterie faible. En dessous de ce seuil, le démarrage devient impossible.

Un banc de batteries 24 V se comporte différemment. La tension de maintien de charge au ralenti se situe généralement entre 26,8 V et 27,6 V, et une chute à 18-20 V au démarrage est normale. Un courant de démarrage à froid insuffisant fait chuter la tension en dessous de 16 V, et le contrôleur DSE 8610 MKII déclenche alors une alarme de tension de batterie faible ou de panne de démarrage. Ce signal électrique confirme que la batterie ne peut pas alimenter le circuit du démarreur.

La tension au repos peut à elle seule être trompeuse. Une batterie peut permettre de démarrer le moteur sans pour autant alimenter le calculateur, l'électrovanne de carburant ou les capteurs. Il est donc essentiel de tester la batterie en charge, et pas seulement au repos. Cette étape de dépannage permet de distinguer la charge superficielle de la capacité réelle.

Nettoyer, resserrer et tester la charge des bornes

Des connexions électriques corrodées ou desserrées augmentent la résistance et peuvent donner l'impression d'une batterie défectueuse. Inspectez les deux bornes, la tresse de masse et la liaison avec le châssis. Nettoyez chaque contact jusqu'à ce que le métal soit brillant, puis serrez chaque fixation fermement. Appliquez ensuite une couche protectrice.

Avertissement : Les batteries dégagent de l’hydrogène, un gaz explosif. Portez des lunettes de protection et des gants, et tenez-vous à l’écart des étincelles, des flammes et des cigarettes. L’acide de batterie est corrosif pour la peau et les yeux ; rincez immédiatement et abondamment à l’eau en cas de contact.

Testez la batterie sous charge à l'aide d'un testeur de conductance ou d'une pile de carbone. Comparez le résultat à l'intensité nominale de démarrage à froid. Les groupes électrogènes diesel de secours restent souvent inactifs pendant de longues périodes, ce qui permet à la sulfatation de réduire silencieusement la capacité de la batterie. Notez chaque mesure de tension durant cette procédure de dépannage. Ces valeurs orienteront les étapes de diagnostic suivantes et accéléreront les réparations ultérieures.

Étape 2 : Arrêt d’urgence, interrupteur de sécurité au point mort et logique du panneau

Vérifier la continuité du contacteur d'arrêt d'urgence et du contacteur de sécurité au point mort

Un contacteur d'arrêt d'urgence ou de sécurité au point mort défectueux figure parmi les problèmes électriques les plus courants qui empêchent le démarrage. Ces dispositifs de sécurité interrompent intentionnellement le circuit de démarrage. En cas de défaillance, l'interruption devient permanente. Réglez le multimètre en mode continuité ou résistance et isolez chaque contacteur du circuit. Un contacteur d'arrêt d'urgence fermé devrait afficher une résistance proche de zéro ohm. Une valeur ouverte indique un contact défectueux ou un fil coupé. Testez le contacteur de sécurité au point mort de la même manière. Ce contacteur empêche le démarrage lorsque la transmission est enclenchée. Une résistance supérieure à quelques ohms signale une corrosion interne ou des piqûres. Remplacez tout contacteur qui échoue à ces tests.

Les problèmes de démarrage sont souvent dus à des dispositifs de sécurité défectueux. Un interrupteur corrodé ou une connexion desserrée peuvent facilement interrompre le circuit. Les groupes électrogènes diesel extérieurs et fermés sont particulièrement sensibles aux infiltrations d'humidité au niveau de ces connexions.

Réinitialiser un contrôleur bloqué ou présentant un code d'erreur

Les alarmes du contrôleur indiquent souvent directement le circuit défaillant. Lisez chaque code d'erreur avant de l'effacer. Une alarme de tension de batterie faible ou d'impossibilité de démarrage confirme que la batterie ne peut pas alimenter le circuit de démarrage. Un panneau bloqué nécessite une réinitialisation complète.

• Effectuez un cycle d'alimentation complet : mettez le système hors tension, débranchez la batterie, attendez 5 à 10 minutes, puis rebranchez-la et rétablissez l'alimentation.
• Vérifiez tous les disjoncteurs du générateur et du tableau principal ; réinitialisez-les si nécessaire.
• Vérifiez et testez la résistance des fusibles ; remplacez-les uniquement par des fusibles de même calibre.
• Vérifiez l'état de la batterie et nettoyez ou resserrez les connexions.
• Ouvrez le panneau, alimentation coupée : rebranchez les câbles plats et vérifiez la présence d’humidité, de corrosion ou de fils rongés.
• Vérifiez la mise à la terre, car une mauvaise connexion peut entraîner un comportement erratique.
• Mesurez la tension d'entrée du panneau de commande ; elle doit correspondre aux spécifications, généralement 12 V ou 24 V CC.
• Recherchez les composants brûlés ou les zones décolorées sur le circuit imprimé, signes de surchauffe.

Si ces étapes de dépannage ne résolvent pas le problème, faites appel à un professionnel. Notez toutes les mesures effectuées durant cette phase de diagnostic.

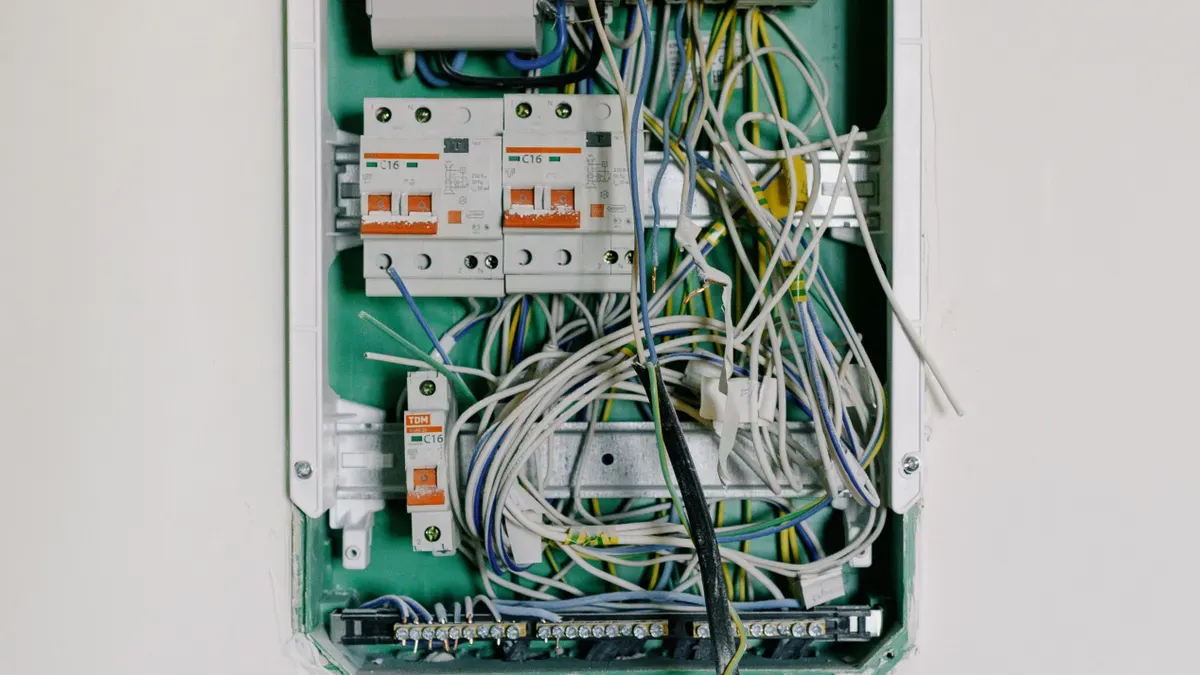

Étape 3 : Circuit de démarrage, relais et solénoïde

Continuité des pistes et chute de tension

Le circuit de démarrage doit fournir le courant maximal de la batterie au démarreur, en passant par le contacteur d'allumage, le relais et le solénoïde. Une résistance élevée, quel que soit son emplacement sur ce circuit, simule une défaillance. Réglez le multimètre en mode ohmmètre. Mesurez la résistance entre la borne positive de l'alimentation et l'entrée du contacteur d'allumage. Mesurez ensuite la résistance entre la sortie du contacteur et l'entrée de la bobine du relais. Poursuivez la mesure le long du fil de déclenchement du solénoïde. Chaque connexion doit afficher une résistance proche de zéro ohm.

UN test de chute de tension Révèle la résistance cachée sous charge. Cette méthode de diagnostic détecte les défauts de circuit à courant élevé. Connectez une sonde du multimètre au pôle positif de l'alimentation. Actionnez le démarreur pendant quatre à cinq secondes. Déplacez la seconde sonde le long du circuit. Attendez-vous à une résistance inférieure à 100 Ω. 50 millivolts Vérifiez chaque point de test : le connecteur du solénoïde, l’entrée et la sortie du contacteur à clé, ainsi que les bornes du contacteur de sécurité. Une tension supérieure à 50 mV indique une corrosion ou une borne desserrée. La chute de tension totale admissible sur le câble positif est de 0,2 à 0,5 V. Testez la masse : sonde noire sur le bloc moteur, sonde rouge sur la borne négative de l’alimentation. Une chute de tension supérieure à 0,2 V indique une mauvaise connexion à la masse. Cette méthode de dépannage permet d’isoler la résistance sans tâtonner.

Interpréter le clic du solénoïde et le relais

Un clic franc et net indique que le solénoïde s'est enclenché mais que le démarreur n'a pas tourné. Cela suggère un démarreur défectueux. Mesurez la tension à la borne principale du démarreur pendant la tentative de démarrage. Si la tension est maximale mais que le moteur reste silencieux, le démarreur doit être remplacé.

Des cliquetis rapides indiquent que le solénoïde s'enclenche et se désenclenche de manière répétée. La tension d'alimentation chute sous charge. Effectuez un test de charge. Un appareil en bon état de fonctionnement devrait fournir au moins 9,6 V En charge. Les valeurs indiquées ci-dessous confirment que l'alimentation doit être remplacée. Ce comportement est fréquent lorsqu'un système reste inactif pendant de longues périodes.

Consignez chaque mesure prise lors de ce contrôle du système électrique. Ces valeurs serviront de guide pour les étapes suivantes. Le même circuit s'applique à la quasi-totalité des groupes électrogènes industriels. Un interrupteur de sécurité au point mort défectueux ou une connexion corrodée du panneau de commande produisent des symptômes identiques.

Le diagnostic d'un groupe électrogène diesel qui ne démarre pas demande de la patience. Suivez ces instructions. étapes de dépannage électrique en ordre.

Étape 4 : Prélèvements parasitaires et test de démarrage

Isoler les consommations parasites qui vident la batterie

Une consommation parasite décharge la batterie lorsque le générateur est à l'arrêt. Ce défaut empêche le démarrage du groupe électrogène. Réglez le multimètre sur ampères CC et connectez-le en série avec le câble négatif de la batterie. Une pince ampèremétrique est une alternative plus sûre car elle mesure le courant sans interrompre le circuit. Attendez que tous les modules passent en mode veille avant de relever la mesure. Un groupe électrogène diesel en bon état consomme généralement très peu de courant à l'arrêt. Une valeur supérieure à ce seuil minimal indique une consommation parasite. Retirez les fusibles un par un pour isoler le circuit défectueux. Cette étape de diagnostic protège la batterie et le circuit de démarrage.

Tester le démarreur en toute sécurité ou le contourner

Un démarrage difficile indique souvent une résistance excessive dans le système électrique plutôt qu'une défaillance du démarreur. Effectuez un test de dérivation directe pour le confirmer. Cette procédure ne constitue qu'une solution d'urgence temporaire.

• Préparez des gants isolants, un tournevis ou une clé, et un câble de démarrage.
• Repérez le relais ou le solénoïde du démarreur sur le démarreur ou carter de transmission.
• Vérifiez que les connexions de la batterie sont bien fixées.
• Identifiez la borne d'alimentation et la borne de démarrage sur le solénoïde.
• En portant des gants isolants, connectez la borne d'alimentation à la borne du démarreur à l'aide du câble de démarreur.
• Essayez de démarrer l'appareil. S'il démarre, le solénoïde est défectueux. Sinon, le problème vient du démarreur ou de la batterie.

Avertissement: Ce circuit de dérivation transmet directement le courant intégral. La haute tension et les pièces en rotation présentent des risques de blessures graves. Portez des gants isolants et tenez vos mains éloignées du mécanisme de démarrage.

Un test sur banc d'essai permet d'isoler le démarreur du circuit. Appliquez la tension nominale et observez la vitesse de démarrage. Les procédures d'accès peuvent varier selon le type de générateur, mais le test électrique reste identique. Consignez toutes les mesures effectuées lors de cette phase de dépannage.

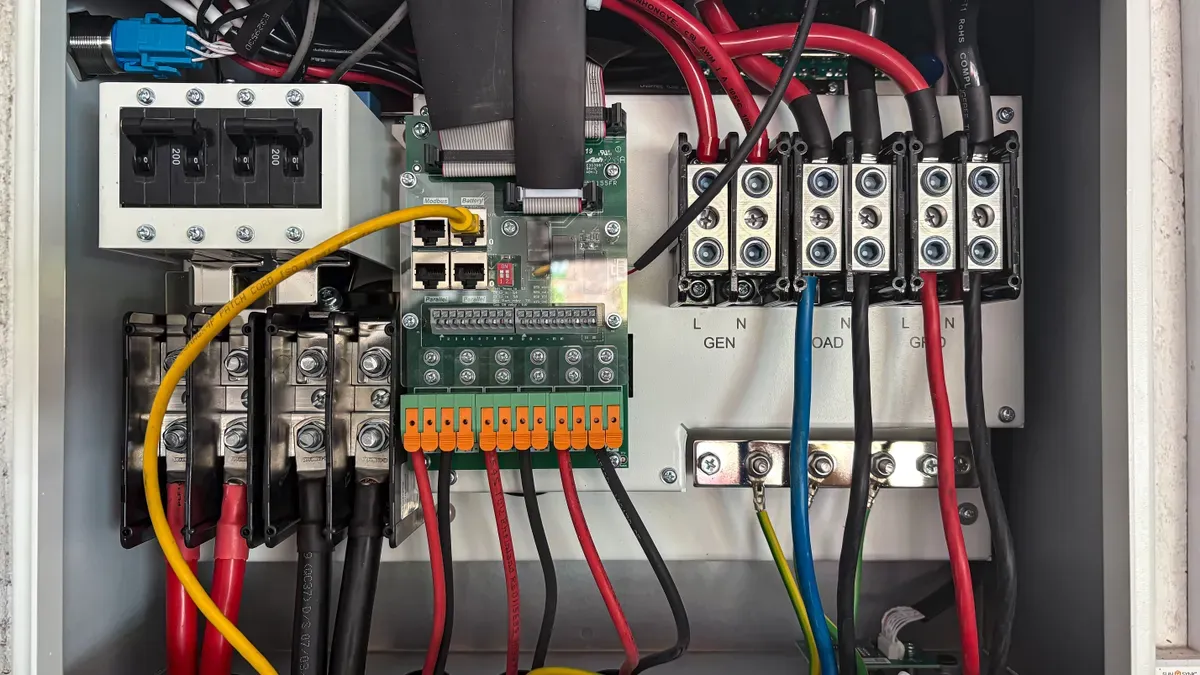

Étape 5 : Conditions mécaniques, interverrouillages et carburant

Vérifier la vitesse de démarrage, le blocage et les dispositifs de verrouillage

La vitesse de démarrage indique si le système électrique fournit suffisamment de puissance pour faire tourner le moteur. Un moteur diesel a besoin d'une rotation suffisante pour générer la chaleur de compression. Observez le compte-tours ou écoutez le rythme du moteur lors de l'engagement.

La plupart des moteurs diesel nécessitent un régime moteur compris entre 150 et 250 tr/min environ pour démarrer, certaines sources techniques évoquant une plage plus large, de 100 à 300 tr/min. Un démarrage en dessous de 100 tr/min a généralement peu de chances d'obtenir une combustion par compression.

Un démarrage lent et laborieux indique une résistance excessive des câbles ou une batterie faible. Un accessoire grippé, une pompe à eau bloquée ou un roulement défectueux bloque complètement la rotation. En cas de grippage, débranchez la courroie et réessayez.

manettes modernes Le démarrage peut également être bloqué par des dispositifs de sécurité. Ces défauts verrouillés empêchent l'engagement du démarreur jusqu'à leur effacement au niveau du panneau de commande.

Vérifiez l'électrovanne de carburant, la purge d'air et le préchauffage.

L'électrovanne de carburant doit s'activer au démarrage pour ouvrir le flux de carburant. Un clic doit se faire entendre au niveau de la pompe d'injection. L'absence de clic indique un défaut électrique dans le circuit de l'électrovanne ou un problème de logique du panneau de commande.

De l'air emprisonné dans les conduites de carburant empêche le démarrage, même si le moteur tourne normalement. Purgez le système méthodiquement :

• Rassemblez les outils suivants : jeu de clés, clé de purge, chiffons propres, lunettes de sécurité et carburant diesel.
• Repérez le réservoir de carburant, les conduites, le filtre et les injecteurs avant de commencer.
• Assurez-vous que le moteur est éteint et que la clé est retirée.
• Vérifiez si le filtre à carburant comporte une vis de purge intégrée.
• Placez un chiffon sous la vis, desserrez-la dans le sens inverse des aiguilles d'une montre et laissez le mélange air-carburant s'échapper jusqu'à ce que seul du carburant sans bulles s'écoule.

Suivez le circuit de carburant du réservoir aux injecteurs. Commencez la purge au point le plus bas, généralement le boîtier du filtre ou le séparateur d'eau. Desserrez la vis de purge d'un ou deux tours, puis actionnez la pompe de gavage manuelle jusqu'à ce que le carburant s'écoule sans bulles. Resserrer la vis tout en laissant le carburant s'écouler. Purgez les injecteurs en dernier, en procédant des plus éloignés aux plus proches.

Les bougies de préchauffage ou le système de préchauffage facilitent le démarrage à froid. Vérifiez la tension au niveau du bus des bougies de préchauffage pendant le préchauffage. Enfin, inspectez le régulateur et la tringlerie d'alimentation en carburant afin de détecter tout grippage ou déconnexion des tiges. Ces contrôles mécaniques complètent la procédure de diagnostic des pannes de démarrage.

Quand faut-il s'arrêter et faire appel à un professionnel ?

Signaux d'alarme et risques liés à la haute tension

Certains défauts dépassent le cadre d'un diagnostic sur site. Des dommages internes au moteur, des arrêts de sécurité répétés et une surchauffe inexpliquée nécessitent l'intervention d'un professionnel. Une faible pression d'huile associée à un bruit anormal du moteur indique une défaillance de la pompe à huile, une usure des paliers ou un problème du système de lubrification. Des cliquetis, des grincements ou des bruits de frottement signalent des composants internes usés ou endommagés. De la fumée bleue suggère des joints ou des segments de piston usés. De la fumée blanche indique des fuites de liquide de refroidissement ou des problèmes du système d'alimentation. Ces symptômes requièrent l'intervention d'un technicien qualifié et non la poursuite du dépannage sur place.

Les circuits à haute tension présentent des risques importants. Alternateur et régulateur de tension automatique (AVR) Le diagnostic, les mesures électriques sous tension, les réparations internes des commutateurs de transfert automatique et les pannes du système d'émissions présentent tous un risque d'électrocution. N'entreprenez pas ces réparations sans formation ni équipement adéquats. Tout générateur présentant des défauts persistants après les contrôles électriques nécessite également l'intervention d'un professionnel. Si des bruits ou des vibrations inhabituels persistent, planifiez une inspection afin qu'un technicien qualifié puisse en diagnostiquer la cause et recommander des réparations ou une révision.

Lectures complémentaires : Apprendre Comment un régulateur de tension défectueux peut détruire vos appareils électroniques avant de tenter tout diagnostic de tension complexe.

Maintenance préventive et approvisionnement en pièces détachées

Un entretien régulier permet d'éviter la plupart des pannes de démarrage. Effectuez des tests de charge de la batterie à intervalles réguliers. Nettoyez et resserrez les bornes lors de chaque intervention. Consultez les journaux d'erreurs du contrôleur et testez les dispositifs de sécurité. Ces mesures garantissent la fiabilité du circuit de démarrage.

Suivez la séquence en cinq étapes comme une procédure de terrain reproductible. Commencez par la tension et les connexions de la batterie. Passez ensuite aux interrupteurs et à la logique du panneau. Inspectez le circuit de démarrage et le solénoïde. Vérifiez ensuite les consommations parasites et testez le démarreur. Terminez par des vérifications mécaniques, de sécurité et d'alimentation en carburant. La plupart des pannes de démarrage des groupes électrogènes diesel sont dues à la tension, aux connexions ou à une interruption du système de sécurité, et non au démarreur lui-même. Notez chaque mesure de tension et de résistance pendant le dépannage. Cette pratique accélère les diagnostics ultérieurs sur tout groupe électrogène. Des tests de charge de la batterie, un nettoyage des bornes et des vérifications du panneau de commande réguliers garantissent un démarrage fiable. Utilisez des pièces de rechange fiables provenant de fournisseurs tels que [nom du fournisseur manquant]. Pièces de mégawatts contribuer à éviter les interruptions de service répétées.

FAQ

Quelle plage de tension indique un problème de batterie ?

Une tension au repos nettement inférieure à la valeur nominale d'une batterie en bon état, ou une tension au démarrage qui chute trop bas, indique une batterie faible. Une chute qui, de manière fiable, empêche l'engagement du démarreur indique que la batterie ne peut pas alimenter le circuit de démarrage.

Pourquoi le contacteur de sécurité au point mort provoque-t-il des échecs de démarrage ?

Le contacteur de sécurité au point mort coupe le circuit de démarrage en cas de dysfonctionnement. L'humidité corrode les connexions des générateurs exposés ou situés à l'extérieur, ce qui constitue un point de défaillance fréquent. Un test de continuité confirme le bon fonctionnement.

Que signifie un cliquetis rapide provenant du solénoïde ?

Un cliquetis rapide indique que le solénoïde s'enclenche et se désenclenche de manière répétée. La tension chute sous charge. Un test de charge inférieur à 9,6 V confirme la nécessité d'un remplacement.

Comment isoler un prélèvement parasite ?

Branchez le multimètre en série avec le câble négatif. Attendez que tous les modules passent en mode veille. Une valeur supérieure à la consommation minimale typique indique une consommation parasite. Retirez les fusibles un par un pour localiser le circuit défectueux.

À quel moment le diagnostic doit-il s'arrêter et laisser le soin à un professionnel de prendre le relais ?

Arrêtez immédiatement le système en cas de bruits suspects indiquant une détérioration interne du moteur, de surtension ou d'arrêts de sécurité répétés. Seul un technicien qualifié et formé à ces interventions est habilité à gérer ces risques.
